N9K1~N9K4 (10.100.10.11~14/24) 구성
MGMT 포트는 나트를 통해 외부로 IP변환.
NAT(변환IP : 192.168.18.208 / 내부IP 및 GATE : 10.100.10.1)
각 NX-OS에서 ping test
1. vPC DOMAIN 10 생성
2. KEEPALIVE PORT 생성 및 IP할당
N9K3 N9K4
** int e1/7 >> 강사님 기준 setup이고 실제 구성환경에서는 e1/1
3. vPC DOMAIN 10에서 setup 및 확인
4. vPC peer-link 구성
** int e1/3-4 >> 강사님 기준 setup이고 실제 구성환경에서는 e1/2-3
5. port channel 구성 확인
6. vlan 및 port group trunk 설정 (vPC member에 대한 setup)
7. CHECK LIST
show port-channel summary
show run vpc
show vpc

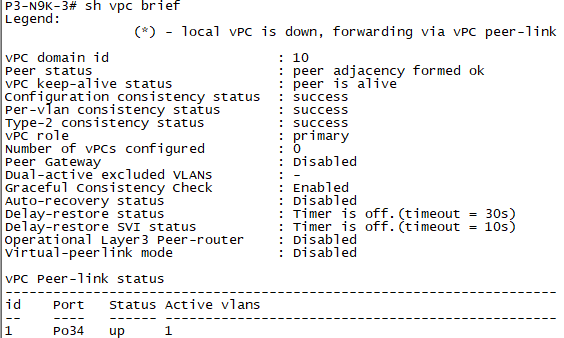

show vpc brief
show vpc role
show vpc peer-keepalive
show vpc consistency-parameters gloabl
show vpc orphan-ports
