1. Data 전달 과정
1) ACL(Access Control List) : DATA를 보낼 건지, 받을 건지 결정하고, 경로에 따라 filtering을 한다.
- ACL 필터 구성단계
① 출발지 서브넷/호스트와 목적지 서브넷/호스트를 정의.
② 서버로 접근하는 서비스 타입과 클라이언트에게 제공하는 서비스 타입을 정의.
③ 해당 대상을 허용할 것인지, 아니면 차단할 것인지를 결정.
④ 인터페이스에 인바운드 필터링을 할것인지, 아니면 아웃바운드 필터링을 할 것인지 결정.
2) Encaptulation(송신자 입장)
Data를 보내는 최초 host로 부터 DATA+L4+L3+L2 정보를 각 단계별로 확인하는데, 각 단계별 정보가 자신(LAYER HEADER)과 관계 있을 경우 정보를 포함하여 다음 단계로 Data를 넘긴다.
3) De-Encaptulation(수신자 입장)
회신 Data를 보낼때 L2+L3+L4+DATA 정보를 각 단계별 확인 하는데, 각 단계별 정보가 자신(LAYER HEADER)과 관계 있을 경우 정보를 포함하여 다음 단계로 Data를 넘긴다.
2. 7 Layer of OSI Model
1) Application(L7)
Applicaion에 Network Process를 제공한다.
Protocol : SMTP, FTP, DNS, TFTP
2) Presentation(L6) Data representation
데이터가 어떻게 표현되는지, 데이터의 압축, 암호화 등 수행
Protocol : ASCII, EBCDIC (글자 관련 Protocol) / JPEG, MPEG, GIF (그림 관련 Protocol)
3) Session(L5) Interhost communication
Application 간의 Session을 성립하고 유지,관리,종료 시키는 역할 수행
4) Transport(L4) End-to-End connection
SEGMANT
Host들간 전송에 있어 Issue를 제어.
5계층에 있는 Session과 같이 Reliability를 책임진다. Virtual Circuit을 맺고 유지,종료 하는 역할.
* Protocol : TCP, UDP, SPX(ipx/spx)

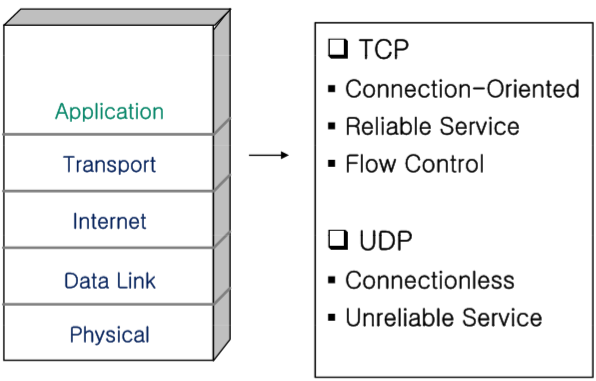

①TCP(Transmission Control Protocol) Header > 20Byte Header
- 흐름 제어(flow control) / 오류제어 : Data전송시 error율이 90%일 경우 1개씩 보내 확인.
- 오류 정정(혼잡 제어를 하기위한 필드 값 포함)
- 3-way hand shaking> session성립 / SYN&ACK
②UDP(User Datagram Protocol) Header >
5) Network(L3)
PACKET
IP protocol은 정보(Data)를 나르기 위해 packet이라는 PDU(Protocol Data Unit)를 사용한다.
IP는 Internet에서 각각의 Host를 구별해 주는 32Bit address를 사용한다.
Data의 전달 host간 연결 및 경로선택 제공
Routing table > 이정표 역할 (ARP Table이 필요한 이유:Mac address가 필요하기때문)
- ① 라우팅 테이블에 등록될 경로 유형을 표기하는 코드.
- ② 라우팅 테이블에 등록된 기본 경로 유무를 알려주며, 현재는 등록된 기본 경로가 없다.
- ③ ‘172.16’으로 시작하는 B 클래스 중에 서브넷팅된 경로가 2개가 있고, 서브넷 마스크 종류가 2개.
- ④ OSPF 경로를 의미.
- ⑤ 목적지 서브넷을 의미.
- ⑥ OSPF 경로의 기본 신뢰도를 의미.
- ⑦ 목적지 ‘172.16.1.0/24’까지 가기 위한 OSPF 메트릭을 의미.
- ⑧ 패켓이 전달되는 넥스트-홉 IP 주소이며, 보통 라우팅 업데이트를 해준 라우터 IP 주소.
- ⑨ 라우팅 업데이트를 수신한 이후 경과된 시간.
- ⑩ 패켓이 출력되는 인터페이스이며, 또는 라우팅 업데이트를 수신한 인터페이스를 의미.
- ⑪ 라우터 인터페이스에 직접 연결된 Connected 경로.
- ⑫ Connected 경로를 의미하며, 패켓을 인터페이스로 바로 출력.
Routing protocol > 이정표를 만드는 역할(목적지,방향,거리 등)
Routed protocol > Data를 이정표대로 송/수신 하는 역할
Protocol : IP, IPX
IP address 는 두 부분으로 나뉨 (Subnet mask로 구분)
network portion
host portion
6) Data link(L2)
FRAME
Protocol : HDLC, PPP,
Switch bridge > ehternet : CS MA/CD
Mac address : 6Byte로 구성. frame
Mac table >
Frame-Relay >
7) Physical(L1)
물리 계층은 OSI MODEL 최하위로, 통신하는 network 장비로 data를 전기 신호로 출력하는 일을 담당.
① WAN(Wide Area Network) > LAN과 LAN을 연결하여 지역적인 범위를 확대시킨 광역 NET-WORK망 : 원거리에 위치해 있는 LAN과 LAN을 연결하기 위해 통신 사업자(Internet Service Provider)로부터 회 선을 임대해주는 사업자 NETWORK
② LAN
ICMP : PING TEST시 메시지들 관리
ARP / RARP : IP PACKET 보내면 MAC ADDRESS 가져오는것
