Networking basic

** L2 , L3, L4 , L7 , (FIREWALL / IPS / VPN : 보안장치)



N/W 설계 구축시 안정성이 더 우선시 됨.

창의성을 강조할경우 High risk.

> 최초의 Solution : 검증되지 않음



안정성

1. 모범

2. model (Tiered 3 Layer Model)

** Network 에선 TradeOff Relationship / 우위가 있다기보다 장단점이 있음



 * Tiered 3 Layer model(With Core)

계층	장치	위치	역할
Core	Switch	each Site(Company)	Connect Distribution Layer
Distribution	Router	each Building	Connect Access Layer
Access	Switch	each Floor	Connect Devices



 * Tiered 2 Layer Model(Without Core)

계층	장치	위치	역할
Core
Distribution (performing core layer)	Router	each Building	Connect Access Layer
Access	Switch	each Floor	Connect Devices



* T2 / T3

	T3(With Core)	T2(Without Core)
Cost	Bad	Good
Availablility	Good	Bad
Speed	Good	Bad

* Congestion = Bottleneck = Packet drop

CPU Utilization > 100% 가 될 경우 Switch나 Router가 Packet 을 처리 하지 못하여 Memory에 저장하고

Memory Utilization > 100%가 될 경우 Packet Drop이 발생한다.

1) CPU

2) Bandwidth

> TCP 가 Packtet Drop 해결 (속도 필요한 Packet : UDP / 신뢰도가 필요한 Packet : TCP)



* 5가지 항목으로 비교 할 것

① 비용

② 가용성

③ 속도

④ 보안

⑤ 관리용이성

---

* basic topology

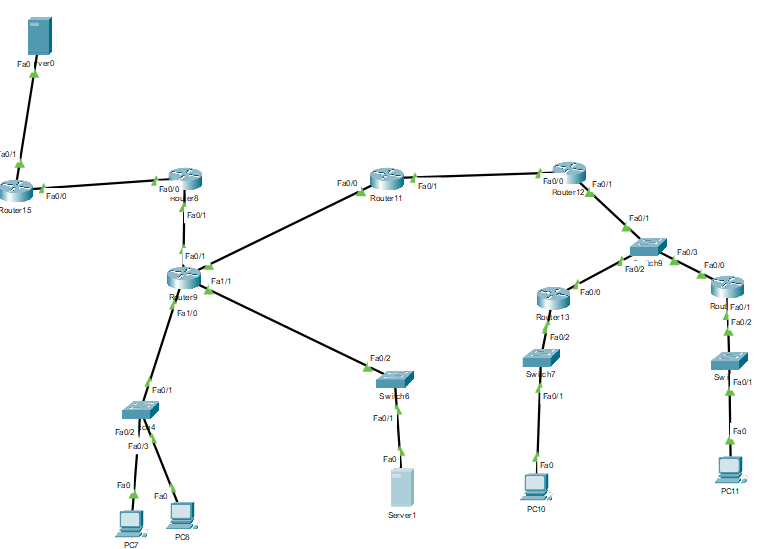

* in packet tracer

R0 / R1 / R2 / R3 EiGRP 구성

#router eigrp 100

#network 10.0.0.0





---

* Hierarchical address

우편주소 / 전화번호 / IP address

n/w 자리 / host 자리 / netmask 조합이 1조 줄이 필요한데, 메모리 / 속도 / 관리용이의 문제가 발생.

* 이를 해결하기 위해 Flat 주소가 필요함



1. Broadcast

SRC IP가 Broadcast로 packet을 보낼 경우 모든 Broadcast로 전송이 되어 각 device의 CPU를 모두 사용하기 때문.

2. 계급성이 없음



Routing : Layer 3 address 로 Routing 하는것.

> Routing Layer 2 function (옷갈아입히기)

> Layer 3

Switching : Layer 2 address 로 Switching 하는것



( Fast/GiGA Ethernet port : 2 계층 protocol )

1. Switch 2. LAN card 3. Port(증폭)

---

	TCP(재전송 하는 protocol) Reliable	UDP
Variety	HTTP, FTP, Telnet, SMTP	SNMP, Syslog, DHCP, DNS
Packet Size	길다	짧다
Distance	멀다(길다)	가깝다

* 3WAY-Handshaking

TCP SYN / DST port : 80

TCP SYN / ACK(window : 3000byte) 를 보냄.

TCP ACK



① ARP req/rep

② DNS Query (www.naver.com)

③ DNS Answer (IP address)



* WAN/LAN

	특성	구축방식
WAN	wide area : 넓은 영역을 연결하는 N/W	임대를 해서 구축하는 N/W
LAN	local area : 좁은 영역을 연결하는 N/W	직접 구축하는 N/W



 * WAN Topology Models

Model 1                             Model 2                         Model 3

	Model 1 Hub&Spoke	Model 2 Full Mesh	Model 3 Partial Mesh
비용	100	0	50
가용성	0	100	50
속도	0	100	50



* Tiered 3 Layer Model 의 가용성을 높이는 방법은 이중화를 통해 가능하다.

* 이중화  / 비이중화 Model 비교

비교기준	이중화되지 않은 Model	이중화 된 Model
비용	▲	▼
가용성	▼	▲
속도	▼	▲
보안	▲	▼
관리 용이성	▲	▼



* Router/Switch 비교

비교	Router(Layer 3)	Switch(Layer 2)
공통점	Switching	Switching
	Broadcast Packet 차단	Broadcast Packet 차단 X
	Network 분할	Network 분할 X
	Routing table 짧다	Switching table 길다
	Packet 버리거나 Flooding	Packet 버리거나 Flooding
