NSX-T 구성

** PodX Overlay=1/2 는 overlay를 위한 underlay

** edge uplink 가상서비스를 타고 underlay로 통신이 되어야 하기 때문에 필요함

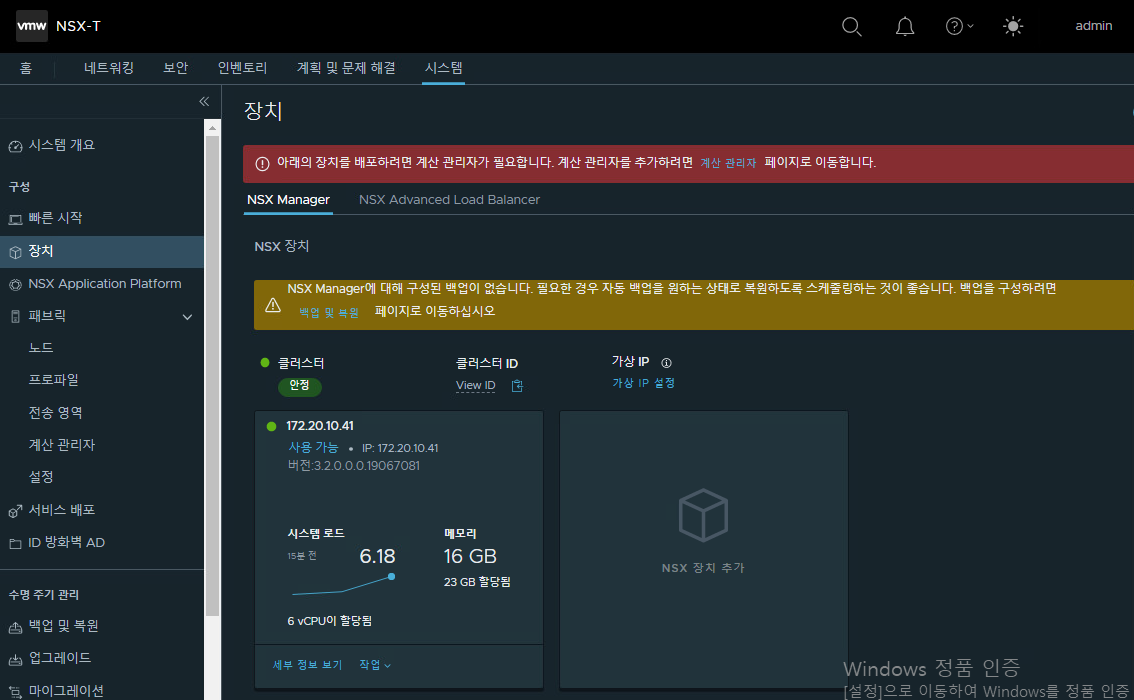

* nsx manager > 모든 vm들의 monitor기능

* 계산 관리자 setup

> 좌측 하단 새로고침으로 상태확인



* Overlay 1 / 2 portgroup 생성 및 vSWITCH귀속





* vyos(가상router) vm 생성

* vyos 초기화면 (login : vyos / pwd : vyos)

* vyos net-setup



* vyos ssh enable

* vyos ntp server



* vmnic4 ( overlay1 업링크 사용 )

nsx-t용

mgmt / edge cluster는 nvds가 필요 없음.

> esxi host3/4 업링크 5 활성 및 vmnic4 비활성화

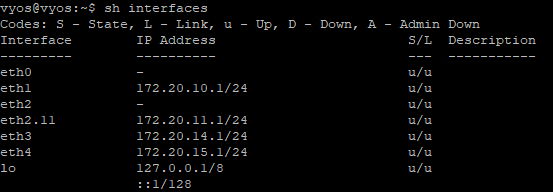

* vyos interfaces setup check



TZ

1) overlay only

   NVDS

2) vLAN(underlay) only

   NVDS



TN이 제공하는 service area

1) overlay network service ( L2 over L3) > VNI

    overlay trans port zone

2) underlay network service ( vLAN )

    underlay trans port zone



L2 over L3 network를 구성.

기존은 L3(ip)로 underlay에서 통신을 하는데, edge mode로 L2 over L3 network를 구성해 통신한다.

** 외부(VMnetwork)와 연결 되어있는 Router필요

** vLAN용 NVDS도 필요



1. 새 전송영역 생성

2. 노드

2-1 NSX 구성

N-VDS (새분산switch) / VDS (vCENTER에서 만든 기존의 분산switch)

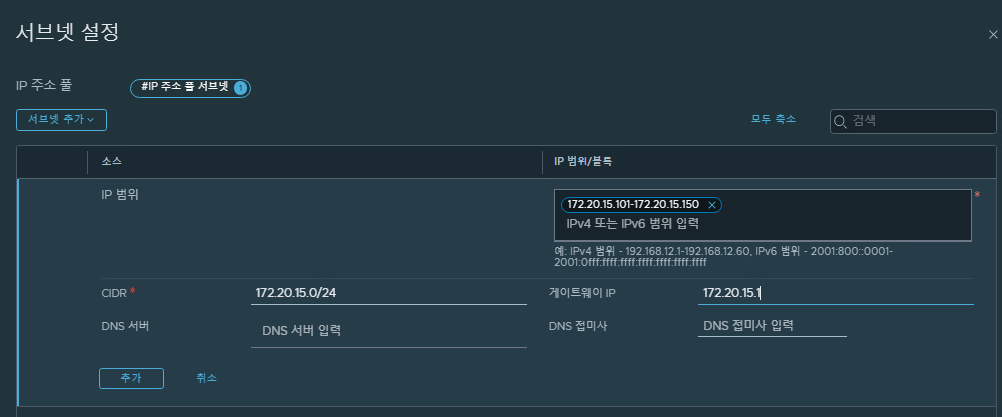

IP 할당은 static IP는 바람직하지 않으므로 DHCP나 IP pool 사용



* segment

vmk50

application 에 network를 제공하는 segment
