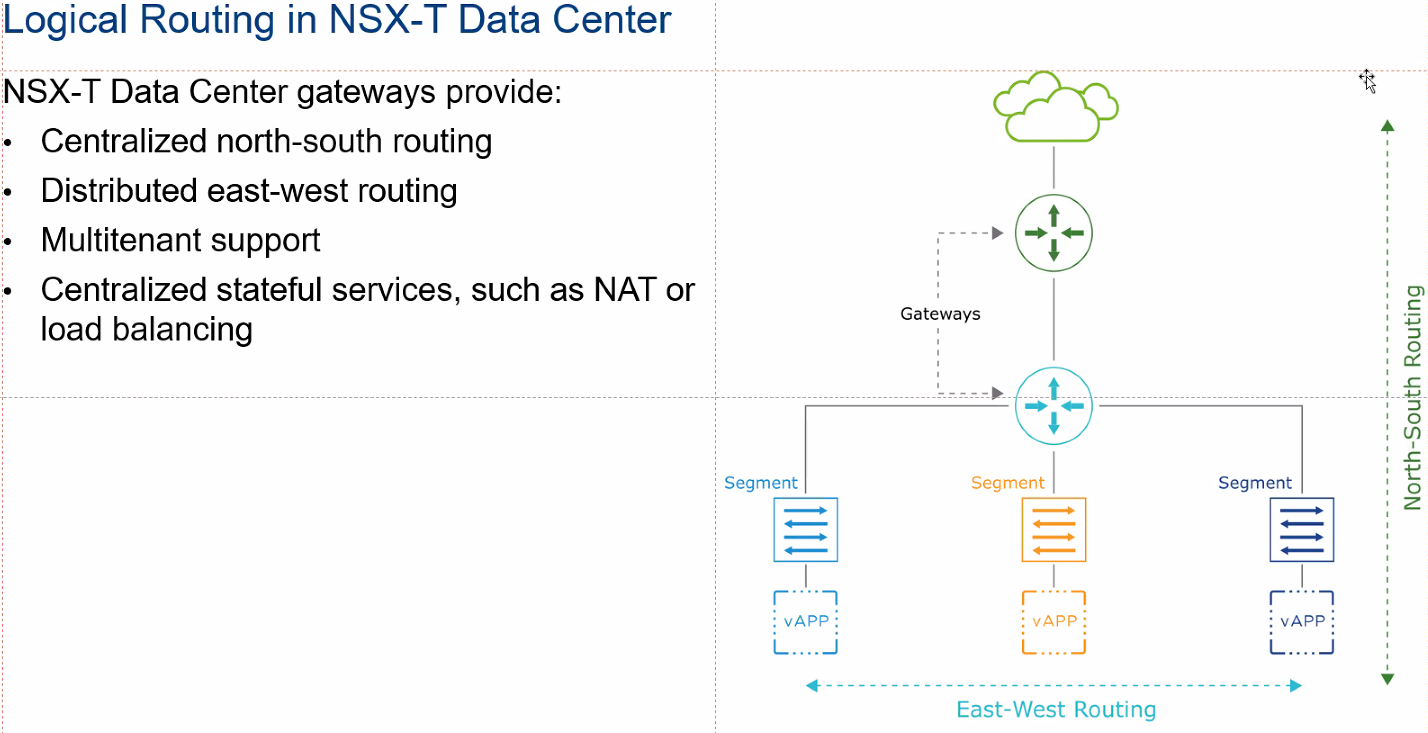

VxLAN / Tier Gateway

VxLAN	GENEVE
L2 over L3	L2 over L3
Ethernet over UDP/IP	Ethernet over UDP/IP
L2 Overlay Network	L2 Overlay Network









SDN 구조

SDN controller > Control plane 전송 cable 생성 > table 참조

                        > Data plane > table 기반으로 전송

control plane이 생성한 table을 Data plane 을 통해 SDN Switch에 table 배포





Edge node

** EdgeOVA는 VMware 공홈에서 download 할 수 도 있고, NSX-T OVF안에 기본적으로 내재되어 있다.

fp-ethernet : 기존 가상 lancard와는 달리 전송 속도의 up목적으로 성능적으로 향상 시킬 수 있는 coding이 되어있다.

> 기본적으론 VLAN, Overlay 용 NVDS 2개가 필요.

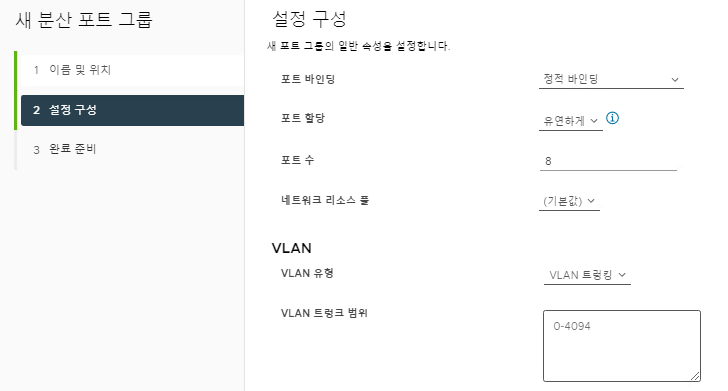

1. ESXi hosts 설정 확인 & DVS 생성

ESXi 1 / 2 pNIC 5 > overlay 1

ESXi 3 / 4 pNIC 5 > overlay 2

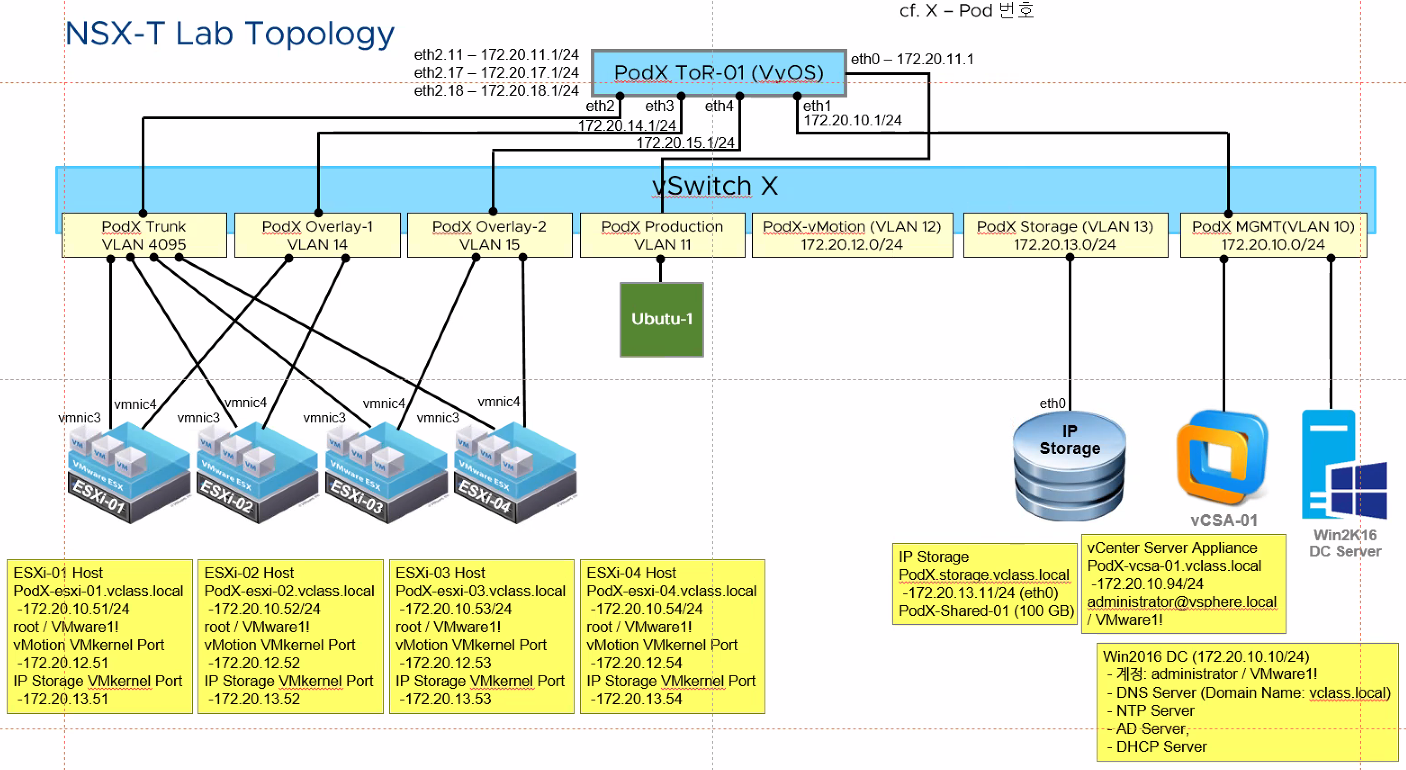

<NSX-T topology>

<NSX-T topology details>

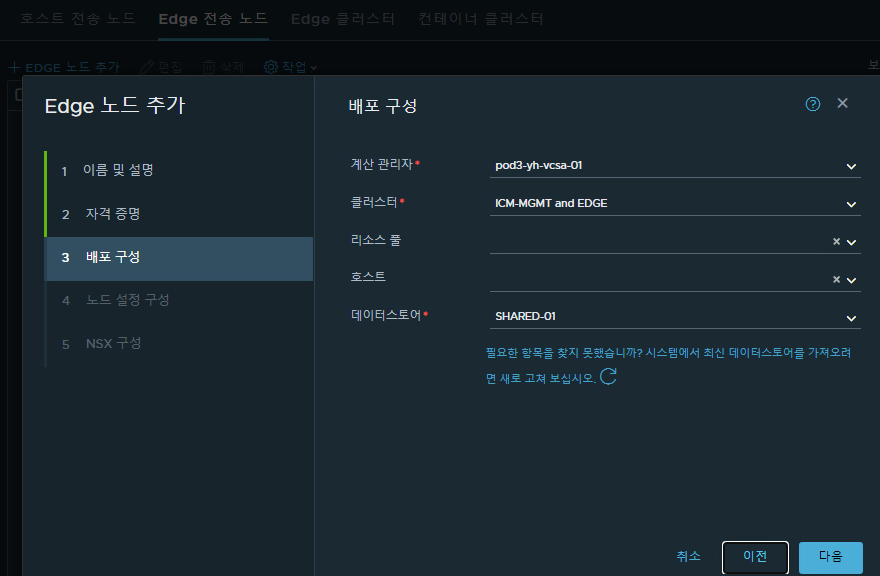

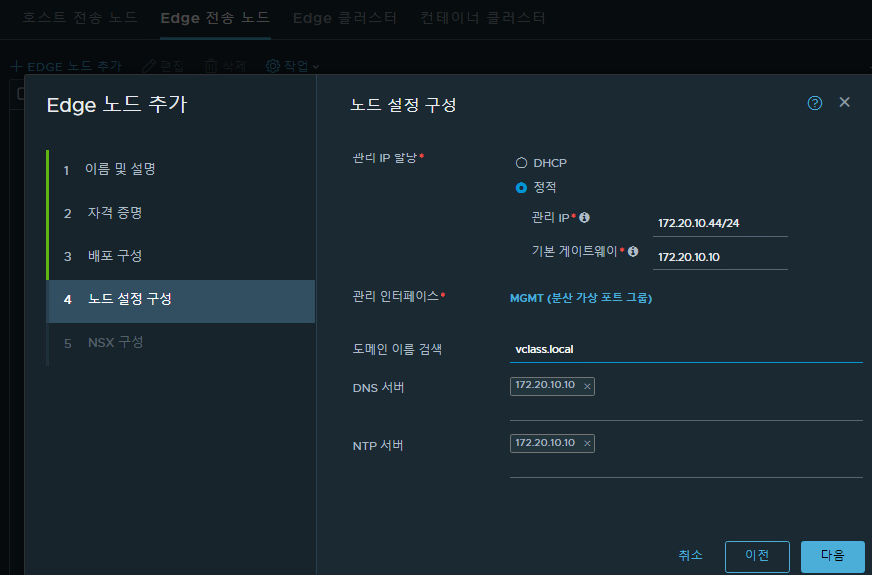

<NSX-T EDGE NODE>

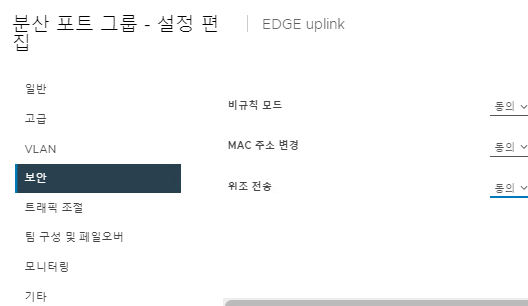

** 완료 후 새 스위치 추가 > VLAN용 EDGE Switch 생성 후

전송영역 Pod3-YH-VLAN-TZ 및 나머진 같음 VLAN Switch 업링크만 VLAN

---

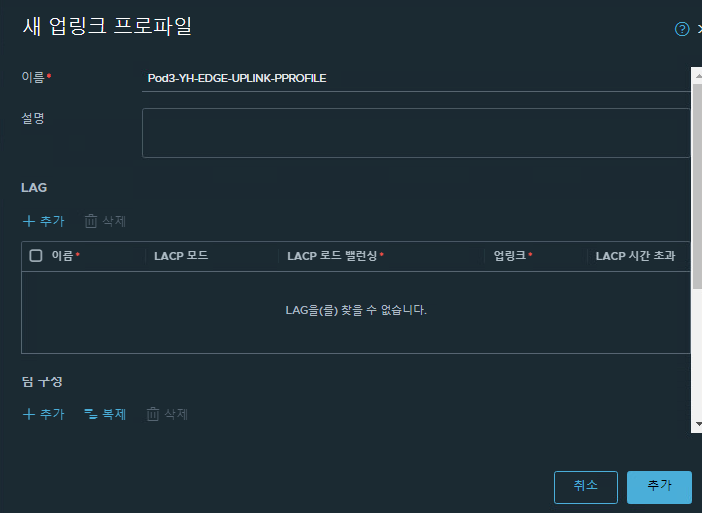

* 새 업링크 profile 생성

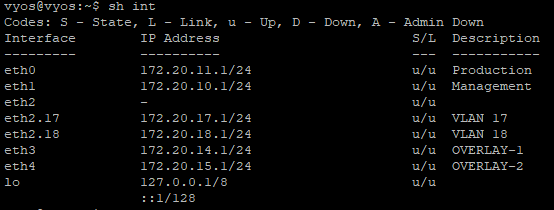

① Vyos-Router setup

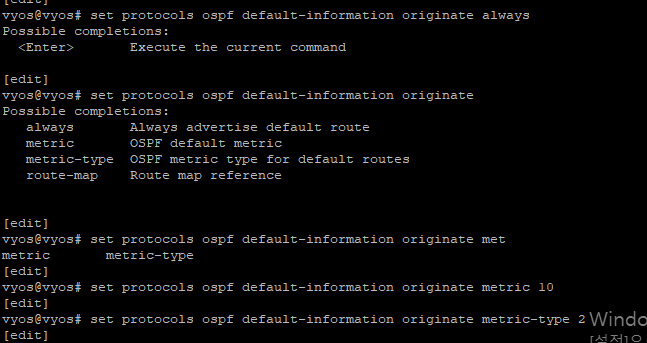

② Vyos-Router ospf setup and show



③  Static RIP and show
