** EDGE Transport Node
분산 Network & Security serveces provided
중앙집중 Network & Security serveces provided
*T0 Gateway는 Edgenode가 아니라 Cluster를 선택해서 setup하기 때문에 edgenode는 당장 없더라도 cluster는 무조건 있어야한다.
*Cluster를 만드는 목적 > 부하분산 및 이중화 목적

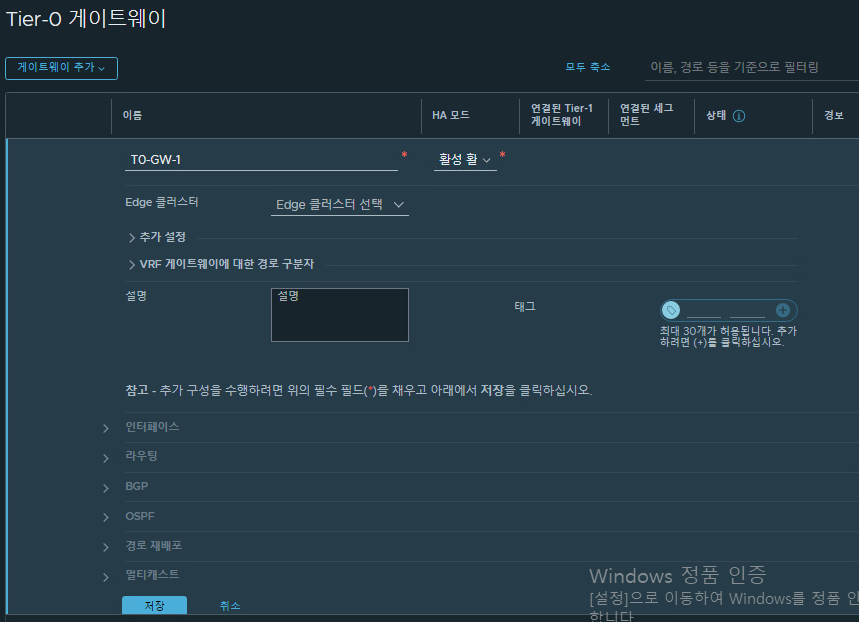

* Edge Cluster 추가 01

* OSPF Uplink 1 / 2 생성
Uplink 1 > vlan 17 / Uplink 2 > vlan 18




* OSPF 경로 재배포

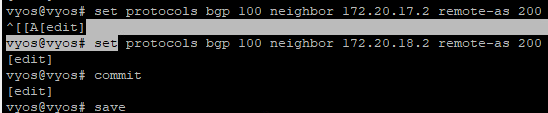

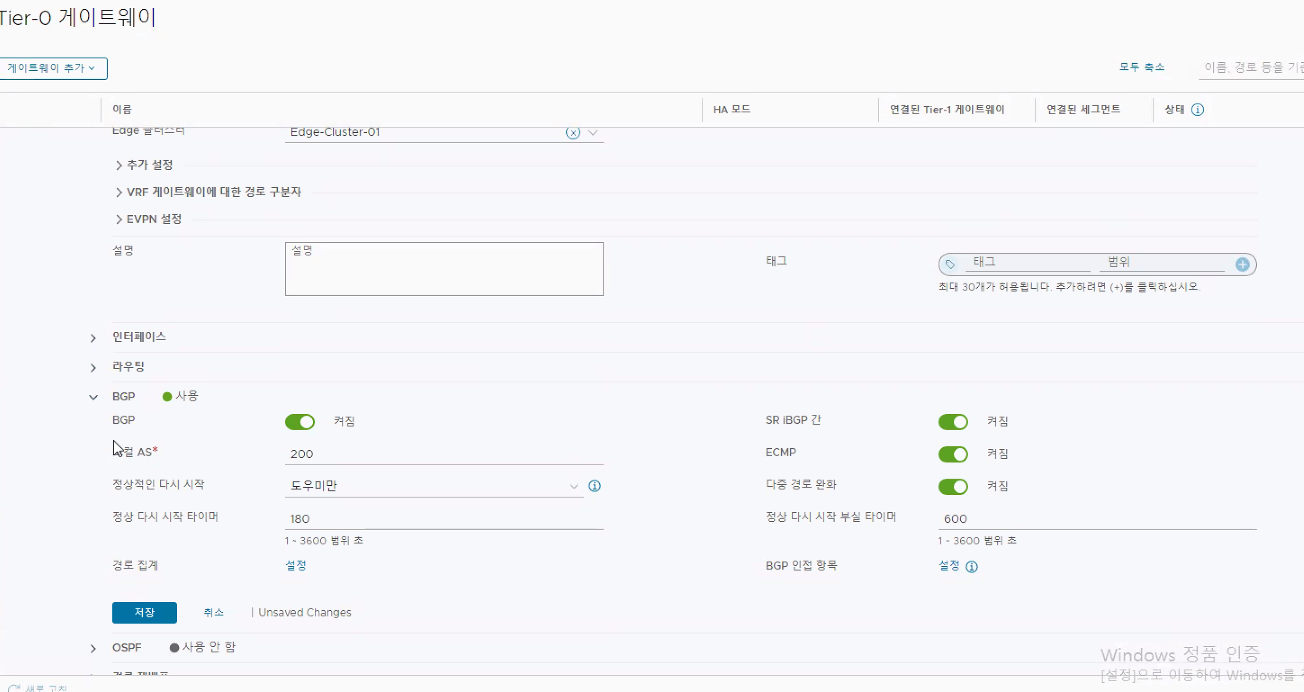

* BGP setup







> ping test

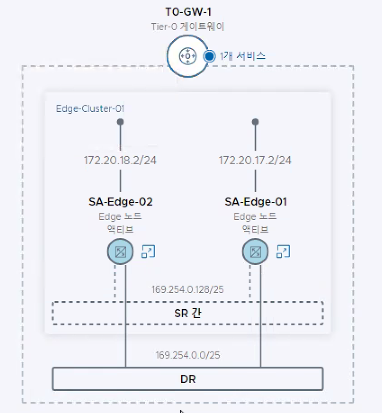

* NSX-T topology


* T0 GW detail

** SR / DR Routing table Check list
NSX-Manager>

ESXi 3>

ESXi host에는 router가 기본적으로 DR만 보인다.
ESXi 3 routing table>

Edge Node>
만들 수 있는 SR은 1개 이고, 나머지 하나의 SR은 Edge node 2에 있다.

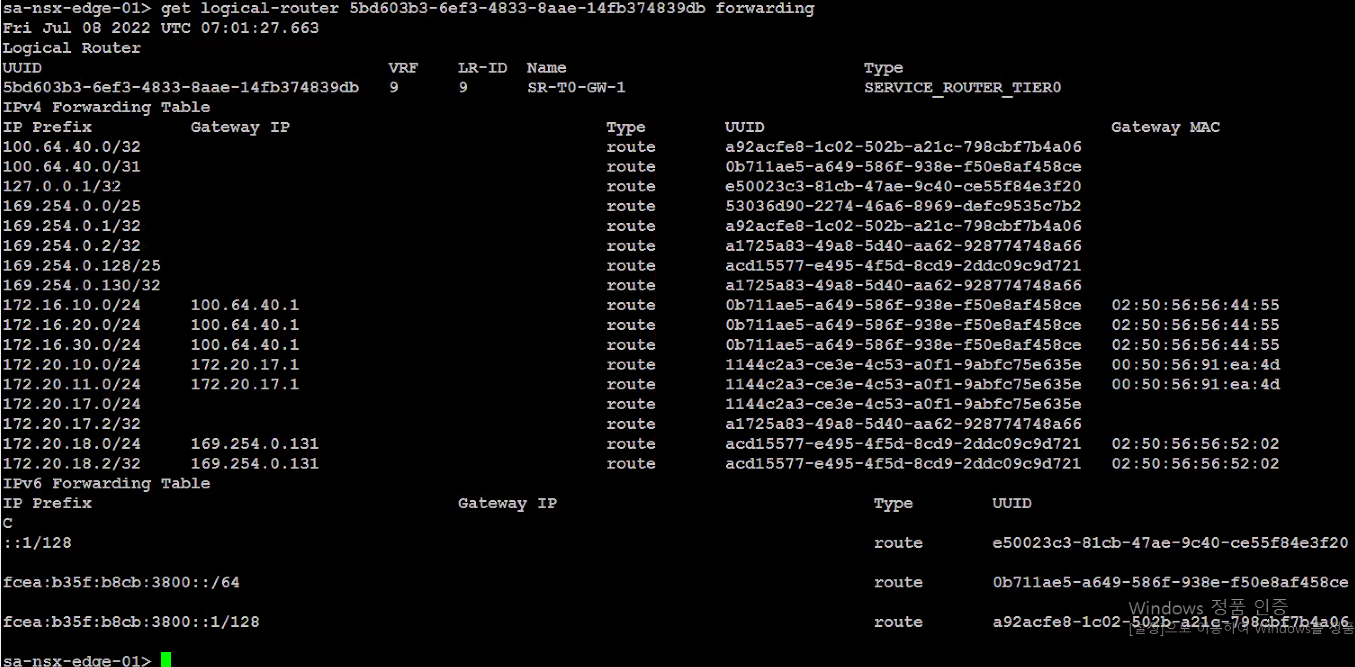

Edge Node T0 routing table>

T0 GW routing table>

T1 GW routing table>
